CNC-3040AL4X 4х осевой настольный фрезерный станок

Код товара: 000229
Производитель: Россия
Модель: CNC-3040AL4х
Доступные варианты:
Фрезы:
Цена: 114000.00 руб. 125000.00 руб.
Количество:

Настольный гравировально-фрезерный станок с ЧПУ CNC-3040AL4X предназначен для 2D/3D обработки древесины, фанеры, пластика, пенопласта, поликарбоната, воска, текстолита, цветных металлов, и других материалов. На станке возможна гравировка цветных металлов, стекла, камня (при использовании специализированного инструмента). Благодаря компактным размерам станок не займет много места на рабочем столе и  домашней мастерской.

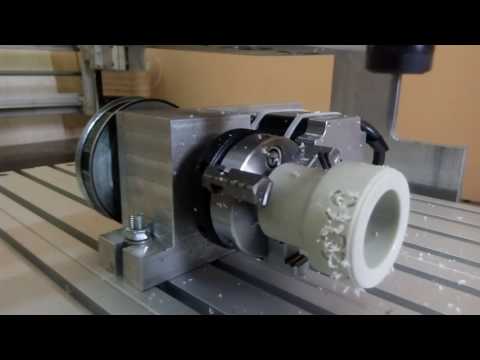

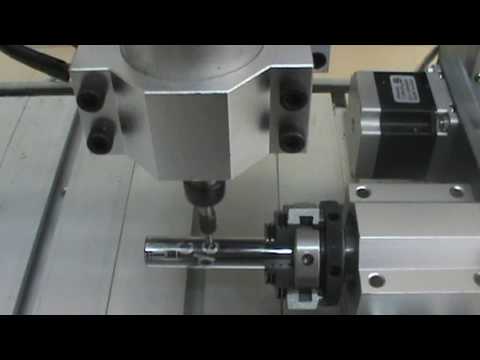

CNC-3040AL4X является модификацией станка CNC-3040AL. Данный станок имеет дополнительную оснастку в виде поворотной оси с ременным редуктором. Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.

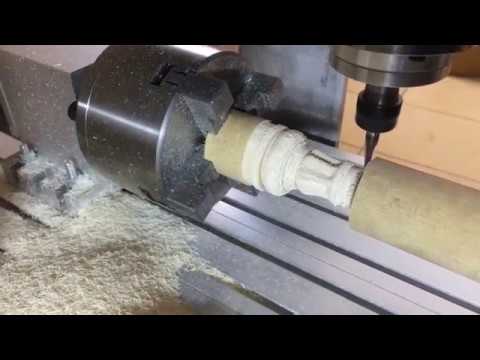

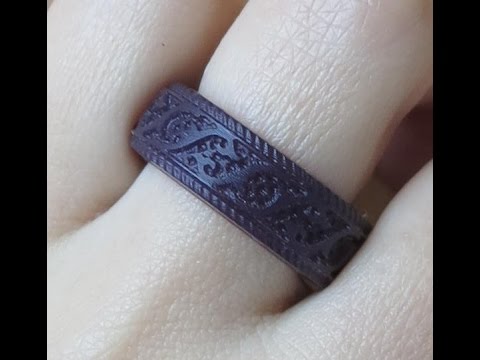

Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

Основные технические характеристики:

Рабочая область - 290*410*90 мм
Размер рабочего стола - 390*540 мм
Повторяемость -  0,05мм
Приводная механика – ШВП 1605
Направляющие – цилиндрические валы 20мм (Ось X/Y), 16мм (Ось Z).
Максимальная скорость перемещений - до 2500 мм/мин
Материал станины – Алюминий

Шпиндель500 Вт  воздушного охлаждения. (опционально возможна установка шпинделей  800 Вт, 1500 Вт)

Гарантийный срок службы станка 12 месяцев.

Базовая цена указана за станок в полной, готовой к работе комплектации, опционально возможна установка дополнительного оборудования. Для запуска станка в работу необходимо лишь наличие ПК.

Комплект поставки:

1)    Станок
2)    Блок управления
3)    Комплект соединительных кабелей.
4)    Шпиндель воздушного охлаждения 500 Вт

5)    Поворотная ось К50

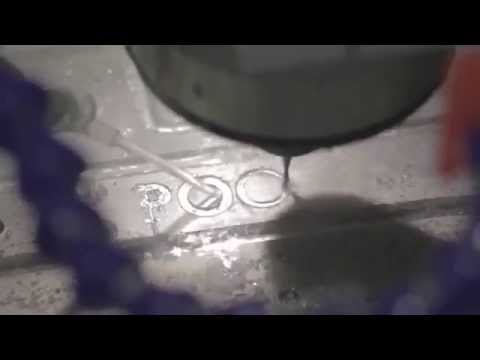

Другие видео можно посмотреть, выбрав вкладку "ВИДЕО РАБОТ", а также по ссылке на нашем канале YouTube

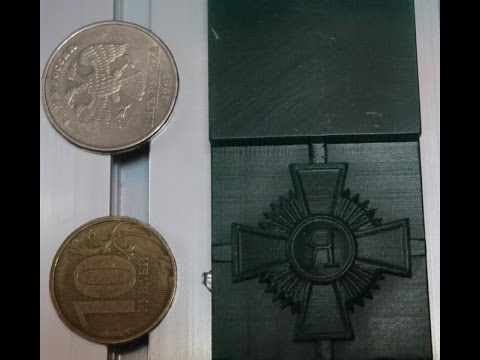

Станок может быть использован для изготовления сувенирных и ювелирных изделий

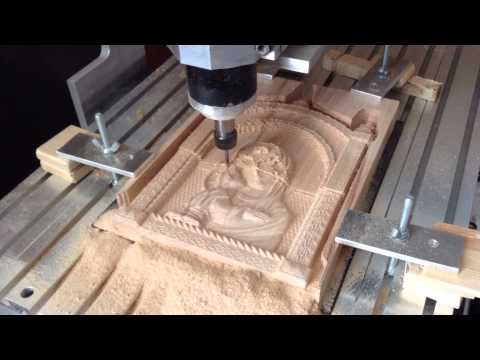

декора и художественной 3Д резьбы,

при изготовлении букв, слов, топперов, фоторамок,

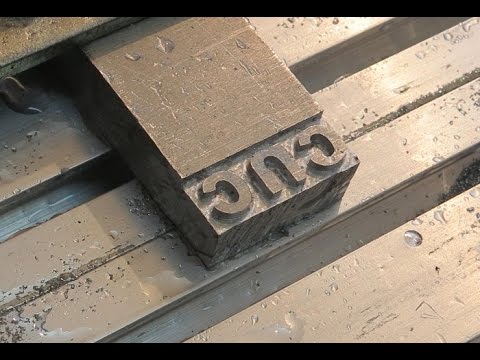

для изготовления клише, прессформ, пломбироаторов,

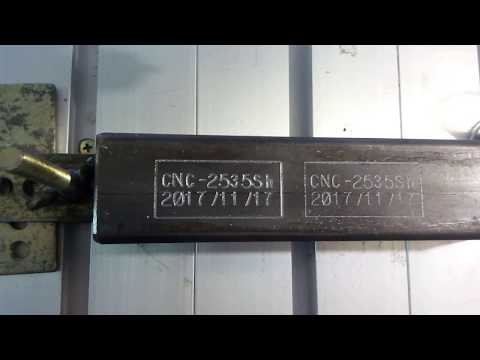

нанесения маркировки, логотипов,

при макетировании и изготовлении прототипов,

моделировании и проведнии модернизции,

в учебных процессах и научных работах.

Кратко и станке и элементах:

Линейные подшипники по всем осям.

Применение линейных шарикоподшипников (трение качения вместо втулок скольжения) позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Направляющие

Направляющие - цилиндрические, диаметр по X/Y - 20мм , Z - 16 мм. Больший диаметр направляющих - 20мм!!!, против 16мм на дешёвых станках от производителей заявляющих о точности 0,05мм при провисании 16мм направляющих под собственным весом портала на 0,1мм и более.

Использование ШВП по всем осям.

Шарико-винтовая передача (шарико-винтовая пара) позволяет получить высокую скорость перемещений, при этом обладает высокой точностью, большим ресурсом и имеет КПД до 90%. Достигается это заменой трения скольжения на трение качения и особым устройством ходовой гайки. Между витками винта шарики увлекаются в направлении его поступательного движения, попадают в перепускной канал в гайке и возвращаются в полость между винтом и гайкой. Таким образом, перемещение шариков происходит по замкнутому каналу, соединяющему первый и последний витки резьбы гайки.

Применение в станках высокоточной механики на шарико-винтовых передачах позволяет получить точность позиционирования 0,05мм и долгий срок службы,  в отличии от дешевых станков с пластиковыми ходовыми гайками.

Шаговые двигатели NEMA 23 76мм.

Шаговые двигатели большого размера 76мм и большой мощности позволяют избежать пропусков перемещений при работе с большими нагрузками. Соединение вала шаговых двигателей с ходовым винтом станков выполнено с использованием демпфирующей муфты, так же  как и в станках более высокого класса.

Стол с Т-пазом.

Стол из алюминиевого профиля с Т-пазом позволяет надежно и удобно закреплять заготовки любого размера и формы, а так же любую оснастку и приспособления.

Станок комплектуется надежным 4х осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.

Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Шпиндель.

На данный станок возможна установка следующих типов шпинделей:

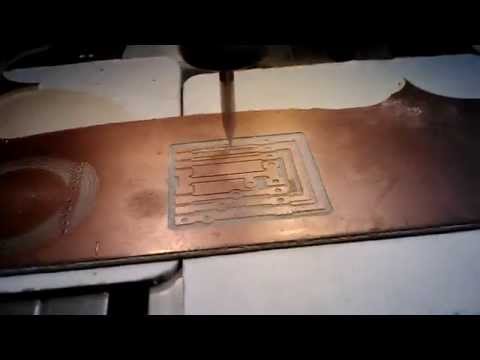

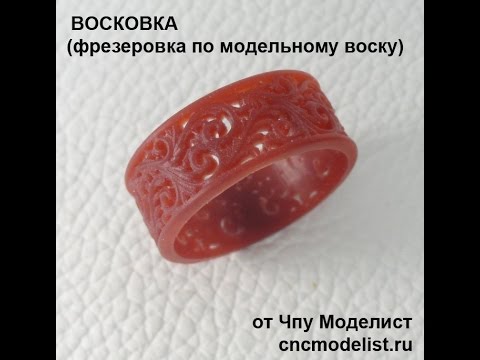

Шпиндель 400/500Вт подходит для 3Д по дереву, для очень мелких и точных работ, например, изготовление печатных плат, изготовление изделий из модельного воска. Максимальный диаметр зажимаемого хвостовика режущего инструмента 6мм, и малая мощность ограничивает возможности при раскрое листовых материалов - малая производительность.

Профессиональный 3х подшипниковый шпиндель  воздушного охлаждения 800Вт имеет большой ресурс, низкое биение, подходит для больших объемов работ, круглосуточная работа, по любым материалам.

Профессиональный 3х подшипниковый шпиндель жидкостного охлаждения 800Вт является оптимальным вариантом для обработки 3D рельефа по дереву. Относительно шпинделя 1500 Вт обладает меньшей массой.

Профессиональный асинхронный шпиндель жидкостного охлаждения 1500 Вт, позволяет использовать фрезы больших диаметров.

Дополнительные опции (доступно под заказ):

-Установка концевых датчиков. Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Установка системы подачи СОЖ в зону реза и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

-Уверличение высоты просвета станка до 100 мм.

Скачать руководство по эксплуатации
