Моделист-AL фрезерный ЧПУ станок 60х120...150х180

Код товара: 000211
Производитель: Россия
Модель: Моделист-AL
Доступные варианты:
Доп. оснащение:
Фрезы:
Цена: 220000.00 руб.
Количество:

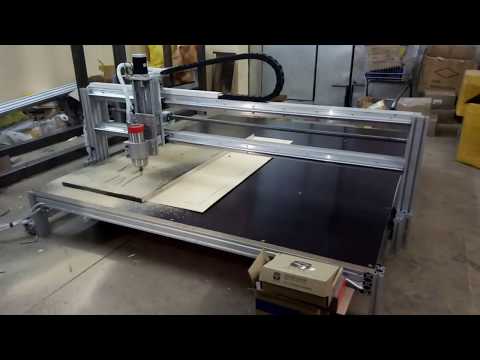

Станок нашей компании ЧПУ Моделист:

Моделист-AL гравировально-фрезерный ЧПУ станок предназначен для 2D/3D обработки широкого спектра материалов. Данному станку по плечу обработка древесины и производных от нее материалов, а так же пластиков, оргстекла, пенопласта, ПВХ, поликарбоната, композитных материалов и др.

Станки с ЧПУ серии "Моделист" могут использоваться в рекламном производстве для изготовления объемных вывесок, световых коробов, консолей, элементов наружной и внутренней рекламы.  Из специального двухслойного пластика могут быть изготовлены бирки, номерки, информационные таблички, сборные объемные конструкции.

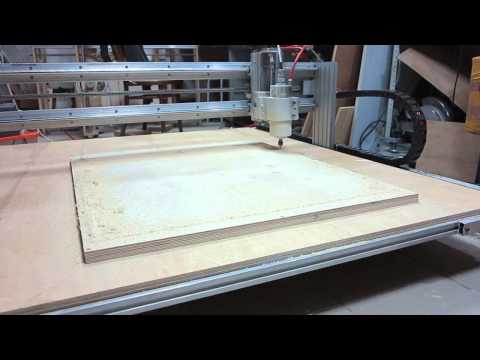

Видео от нашего заказчика в г.Феодосия (прием заказов на изготовление изделий из дерева тел/watsapp +7-978-722-64-восемьнадцать)

В мебельной промышленности данный станок отлично покажет себя при изготовлении резных фасадов, объемных элементов декора, эксклюзивных элементов мебели  с уникальным рисунком, декоративных перегородок.

Низкие цены на ЧПУ станки "Моделист" обеспечат быструю окупаемость для малого бизнеса.

Основные технические характеристики:

Рабочая область - от 600*1200*170мм до 1500*1800мм(выбирается при заказе)
Максимальная высота заготовки - 150 мм
Материал станины станка – Г образный алюминиевый конструкционный профиль стороны сечением 30*60*90мм.
Направляющие: по Х, Y и Z цилиндрический рельс - 16 мм,
Ходовые винты -  ШВП1610  по осям Х и Y, ШВП1605 по Z
Повторяемость - 0,05мм
Максимальная скорость перемещений - 4500 мм/мин
Шпиндель – 1500 Вт жидкостного охлаждения (опционально - 2,2кВт)
Масса - от90 кг

Гарантийный срок службы 12 месяцев.

Наши станки в СМИ

 Другие видео можно посмотреть, выбрав вкладку "ВИДЕО РАБОТ", а также по ссылке на нашем канале YouTube

ЧПУ станок построен с использованием специализированного конструкционного алюминиевого профиля, позволяющего получить легкую и одновременно прочную конструкцию, что в сочетании с высококачественной механикой позволяет получить недорогой и надежный  станок с отличными ходовыми характеристиками.

Привод станка выполнен на скоростных ШВП 1610. Использование скоростных ШВП позволяет вести раскрой листовых материалов на высоких скоростях, не в ущерб точности работы станка.

По оси Y установлена пара ШВП, каждая из которых приводится в движение собственным шаговым двигателем. Благодаря использованию двух винтов двигающих портал, данная конструкция обладает очень хорошей стабильностью на больших  полях обработки, и позволяют избежать перекоса портала при работе, исключить возникновение  погрешности при фрезеровании возникающей в крайних точках обрабатываемой детали.

На станках нашего производства установлены шаговые двигатели большого размера NEMA 23 100мм, в отличии от более слабых NEMA 23 76мм, используемых другими производителями, что обеспечивает большую скорость и надежность работы, позволяя свести к минимуму сбои и пропуск шагов по причине недостаточного крутящего момента на валу ШД.

Станок комплектуется надежным 4х (5ти) осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.

Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Дополнительные опции (доступно на заказ):

-Установка шпинделя 2,2 кВт жидкостного охлаждения. Позволяет увеличить производительность станка при работе с фасонными фрезами большого диаметра.

-Поворотная ось. На данный станок возможна установка дополнительного поворотного механизма, для 4х осевой обработки деталей сложной формы. Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.
Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, балясины, колонны, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

-Установка индуктивных концевых датчиков. Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Установка стола с Т-пазом из алюминиевого профиля. На столе с Т-пазом удобно крепить готовые детали для нанесения 3D рисунка без сквозной обработки. Крепление прижимами по краям детали исключает ее повреждение. Так же на таком столе отлично крепится различная рабочая оснастка в любом удобном месте: тиски, поворотные механизмы, фальш стол.

-Замена цилиндрического рельса на профильный рельс.

-Рама подставка под станок. Сварная рама из стального профиля позволяет установить станок на удобном для оператора уровне по высоте, облегчая установку заготовок и контроль за работой станка. Под столом можно установить управляющую электронику и систему подачи охлаждающей жидкости.

-Держатель шланга системы аспирации («стружкоотсос», пылеудаление.) Устанавливается на шпиндель для организации удаления мелкой стружки и пыли при обработке древесины и пластика и других материалов. Насос и шланги системы аспирации приобретаются отдельно.

-Установка системы подачи СОЖ в зону реза и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.  (установка ванны возможна при выборе в качестве основы поверхности стола из алюминиевого профиля с Т-пазом)

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Коллекция работ выполенных на станках

Обучающие статьи по работе со станком

Полезные ссылки по работе со станками с чпу:

Пошаговая инструкция запуска чпу станка

Техническое обслуживание чпу станка

Коллекция работ выполненных на наших станках от наших покупателей

Производитель:
Россия
Модель:
Моделист-AL
Материал станины:
Алюминиевый станочный профиль
Рабочая область:
600*1200*170..1500*1800*170 мм
Максимальная высота заготовки:
150 мм
Рабочая поверхность:
Влагостойкая ламинированная фанера 18 мм, Алюминиевый стол с Т-пазом
Шпиндель:
1.5 кВт воздушного охлаждения (6000..24000 об/мин), 1.5 кВт жидкостного охлаждения (6000..24000 об/мин), 2.2 кВт жидкостного охлаждения (6000..24000 об/мин)
Приводная механика:
ШВП1610 по осям Х и Y, ШВП1605 по Z
Направляющие:
по Х, Y, Z : цилиндрический рельс - 16 мм (опционально профильный рельс по Y)
Макс. скорость перемещения:
4500 мм/мин
Повторяемость:
0.05 мм
Масса:
от 90 кг
Гарантийный срок:
12 месяцев
