Моделист-4060Х4 4х осевой фрезерный ЧПУ станок

Код товара: 000325
Производитель: Россия
Модель: Моделист-4060Х4
Доступные варианты:
Доп. оснащение:
Фрезы:
Цена: 94000.00 руб.
Количество:

Станок нашей компании ЧПУ Моделист:

Моделист-4060Х4 4х осевой настольный гравировально-фрезерный станок с ЧПУ предназначен для 2D/3D обработки древесины, фанеры, пластика, пенопласта, поликарбоната, воска, текстолита и других материалов. На станке возможна гравировка цветных металлов, стекла, камня (при использовании специализированного инструмента).

Станки серии «Моделист» это отличный инструмент для хобби и малого бизнеса. Если ваш бизнес проект находится на старте и нет достаточного количества средств для покупки более дорогостоящих станков – советуем присмотреться к станкам серии «Моделист».  Станок так же станет отличным дополнением домашней мастерской, поможет вам получить первые навыки работы с ЧПУ системами и даст развитие вашему хобби. Нет ничего лучше, чем хобби, которое приносит удовольствие и прибыль!!!

Моделист-4060X4 является модификацией станка Моделист-4060. Данный станок имеет дополнительную оснастку в виде поворотной оси с ременным редуктором. Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.
Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

Основные технические характеристики:

Рабочая область - 400*600*90 мм
Размер рабочего стола - 525*900 мм
Максимальная высота заготовки - до 100мм
Повторяемость -  0,05мм
Приводная механика – (шарико-винтовая пара) ШВП 1605 (Ось Z), ШВП 1610 (Ось X/Y)
Направляющие – цилиндрические валы 20мм (Ось Y), 20мм (Ось X), 12мм (Ось Z).
Шпиндель – 400 Вт воздушного охлаждения. (опционально возможна установка шпинделей 500 Вт, 800 Вт, 1500 Вт)
Максимальная скорость перемещений - до 3500мм/мин
Материал станины – влагостойкая ламинированная фанера 18мм

Гарантийный срок службы станка 12 месяцев.

Базовая цена указана за станок в полной, готовой к работе комплектации, опционально возможна установка дополнительного оборудования.

Комплект поставки:

1) станок в сборе со шпинделем 400Вт (опционально возможна замена на шпиндель 800 или 1,5кВт)
2) Многоканальный контроллер ЧПУ с интерфейсом LPT (возможна отправка с USB интерфейсом или ethernet).
3) Комплект соединительных кабелей
4) Программное обеспечение с обучающими инструкциями по работе, коллекция моделей.
5) Поворотная ось с ременным редуктором. Задняя бабка.

Другие Видео работы станков можно посмотреть на нашем канале YouTube

Преимущества станков из фанеры серии «Моделист».

Конструкция портала.

Настольный фрезерный станок серии «Моделист», несмотря на компактные размеры, имеет продуманную жесткую конструкцию с подвижным порталом. В конструкции станка широко используется система фиксации ШИП-ПАЗ, что вместе с большой толщиной материала позволило получить отличную жесткость конструкции и как следствие возможность обработки твердых пород дерева на больших скоростях, работать фрезами больших диаметров.

Использование ламинированной фанеры позволяет сделать легкий и достаточно прочный станок, что положительно сказывается на его ходовых качествах при работе с 3D.

Линейные подшипники по всем осям.

Применение линейных шарикоподшипников (трение качения вместо втулок скольжения) позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Направляющие

Направляющие - цилиндрические, диаметр по Y - 20мм , по Х - 20мм, по Z - 12 мм. Больший диаметр направляющих - 20мм!!!, против 16мм на дешёвых станках от производителей, заявляющих о точности 0,05мм при провисании 16мм направляющих под собственным весом портала на 0,1мм и более.

Крепление валов с использованием держателей увеличивает жесткость станка на прогиб.

Отработанная в течении нескольких лет жесткая конструкция 5го поколения станков серии Моделист совместно с мощным шпинделем и мощными шаговыми двигателями позволяют вести обработку фасонными фрезами до 32мм в диаметре.

Использование ШВП по всем осям.

Шарико-винтовая передача (шарико-винтовая пара) позволяет получить высокую скорость перемещений, при этом обладает высокой точностью, большим ресурсом и имеет КПД до 90%. Достигается это заменой трения скольжения на трение качения и особым устройством ходовой гайки. Между витками винта шарики увлекаются в направлении его поступательного движения, попадают в перепускной канал в гайке и возвращаются в полость между винтом и гайкой. Таким образом, перемещение шариков происходит по замкнутому каналу, соединяющему первый и последний витки резьбы гайки.

Применение в станках серии «Моделист» высокоточной механики на шарико-винтовых передачах позволяет получить точность позиционирования 0,05мм и долгий срок службы,  в отличии от дешевых станков из металла с пластиковыми ходовыми гайками.

Шаговые двигатели NEMA 23 76мм.

Шаговые двигатели большого размера 76мм и большой мощности позволяют избежать пропусков перемещений при работе с большими нагрузками. Соединение вала шаговых двигателей с ходовым винтом станков с ЧПУ серии Моделист выполнено с использованием демпфирующей муфты, так же  как и в станках более высокого класса.

Станок комплектуется надежным 3х осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.
Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Подведем итог. Станки серии «Моделист» это:

-Надежная приводная механика на ШВП
-Цилиндрические направляющие большого диаметра
-Мощные шаговые двигатели
-Продуманная конструкция станка.
-Легкий портал, обладающий достаточной прочностью.
-Качественная механика и конструкция станка  позволяющие обрабатывать твердые материалы с высокой точностью.

Сочетание этих факторов позволяют станку вести качественную обработку на высоких скоростях до 3500мм/мин (при условии установки подходящего шпинделя).

Ни один станок другого производителя в ценовом сегменте до 150 т. р. не сможет похвастаться подобной производительностью при работе с 3D!!!

Лучшее соотношение цена/производительность в данном ценовом сегменте отлично способствует применению станков в малом бизнесе. Станки серии "Моделист" имеют невысокую цену и как следствие малый срок окупаемости, что позволяет при минимальных затратах достаточно быстро построить прибыльное дело.

Покупая ЧПУ станки "Моделист" вы:

-Получаете полноценную гарантию 12 месяцев на станок и идущее в комплекте оборудование

-Получаете техническую поддержку и большое количество обучающего материала, которое поможет без проблем освоить работу на станке на начальном этапе.

-Получаете коллекцию моделей для резки на ЧПУ

-Поддерживаете отечественного производителя.

При покупке ЧПУ станка из Китае с целью экономии средств, высока вероятность приобретения "очень сомнительного кота в мешке":

-Во-первых у вас не будет бонусов, описаных выше, в виде тех поддержки, качественной гарантии, полноценных инструкций по работе и обслуживанию.

-Во-вторых большинство бюджетных решений из Китая имеют достаточно сомнительное качество механики, маленькие шаговые двигатели, плохую управляющую электронику, слабую конструкцию и по многим характеристикам проигрывают нашим станкам, имея при этом сопоставимую цену.

-В-третьих, доставка оборудования из Китая может быть достаточно проблемотичной, высока вероятность его повреждения при транспортировке, зависание на таможне. Помните, что самый ценный на свете ресурс - ваше время. Решая кучу проблем вы тратите огромное количество времени. Подумайте об этом.

Т. к. мы сами производим станки с ЧПУ имеется возможность индивидуального заказа станка со следующими опциями:

Возможность выбора устанавливаемого шпинделя.

Шпиндель 400/500Вт подходит для 3Д по дереву, для очень мелких и точных работ, например, изготовление печатных плат, изготовление изделий из модельного воска. Максимальный диаметр зажимаемого хвостовика режущего инструмента 6мм, и малая мощность ограничивает возможности при раскрое листовых материалов - малая производительность.

Профессиональный 3х подшипниковый шпиндель  воздушного охлаждения 800Вт имеет большой ресурс, низкое биение, подходит для больших объемов работ, круглосуточная работа, по любым материалам.

Профессиональный 3х шпиндель жидкостного охлаждения 800Вт является оптимальным вариантом для обработки 3D рельефа по дереву. Относительно шпинделя 1500 Вт обладает меньшей массой.

Профессиональный асинхронный шпиндель жидкостного охлаждения 1500 Вт, позволяет использовать фасонные фрезы больших диаметров для обработки мебельных фасадов.

Компьютер.

Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Держатель шланга системы аспирации («стружкоотсос», пылеудаление.)

Устанавливается на шпиндель для организации удаления мелкой стружки и пыли при обработке древесины и пластика и других материалов. Насос и шланги системы аспирации приобретаются отдельно.

Установка  концевых датчиков.

Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

Датчик инструмента.

Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

Скачать руководство по эксплуатации

Ссылки на коллекции работы выполненых нашими станками:

Коллекция работ 1

Раскрой слов на ЧПУ

Мебель на ЧПУ

3Д-Резьба по дереву

Полезные ссылки по работе со станками с чпу:

Пошаговая инструкция запуска чпу станка

Техническое обслуживание чпу станка

3D принтер из настольного чпу станка Моделист3040

Макеты поселений на Луне и Марсе, сделанные на станке Моделист4060

Здесь можно ознакомиться с рекомендациями по выбору фрезерного станка с ЧПУ

Главная

Модели для обработки на чпу станках

Обучающие статьи по работе со станком

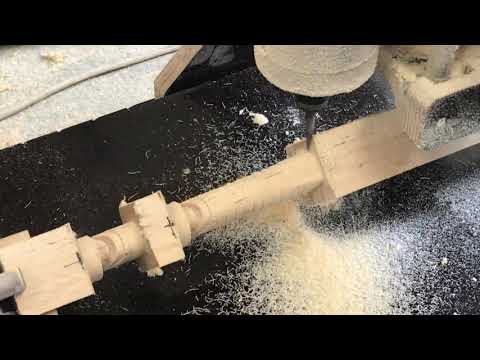

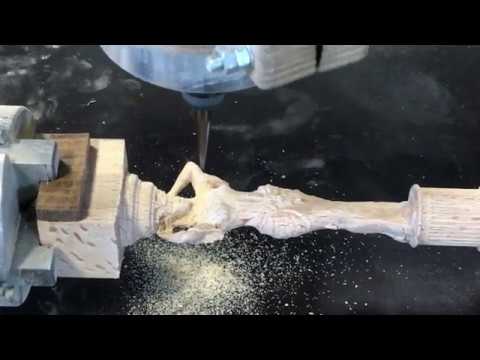

изготовление статуэтки на 4х осевом ЧПУ
изготовление статуэтки на 4х осевом ЧПУ

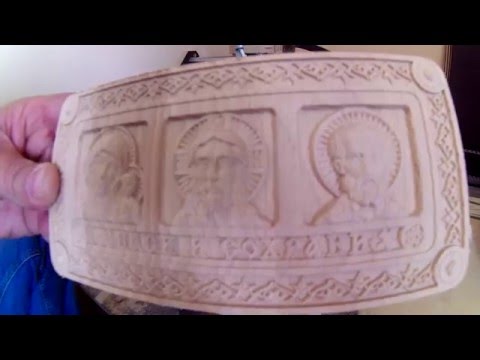

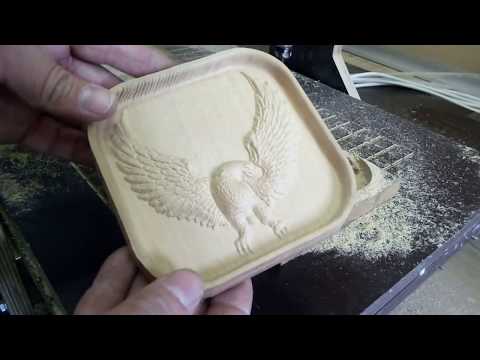

3Д ЧПУ для дома. Объемная картина из дерева на хобби чпу
3Д ЧПУ для дома. Объемная картина из дерева на хобби чпу

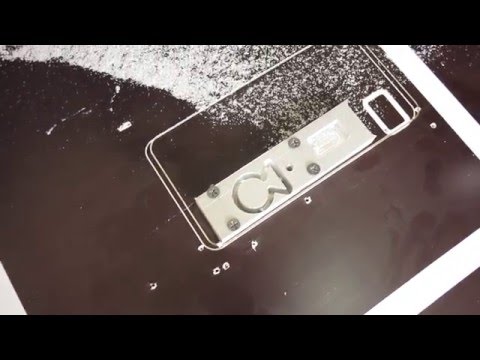

чехол на телефон из дерева на ЧПУ
чехол на телефон из дерева на ЧПУ

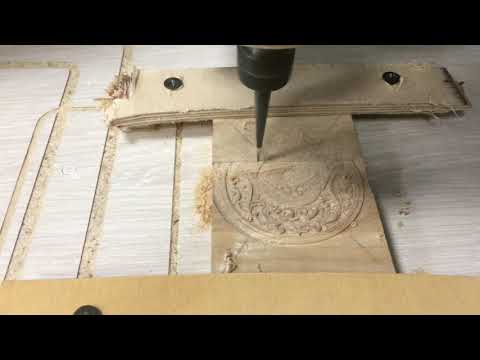

Фрезеровка объемных изделий от Чпу Моделист. 3d фрезеровка маленькой иконы.
Фрезеровка объемных изделий от Чпу Моделист. 3d фрезеровка маленькой иконы.

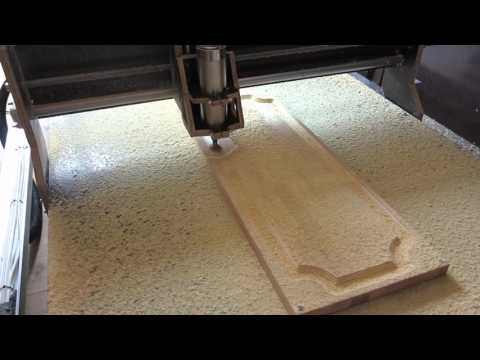

Фрезеровка мебельного фасада от Чпу Моделист. Что можно делать на чпу станке.
Фрезеровка мебельного фасада от Чпу Моделист. Что можно делать на чпу станке.
Фрезеровка дюрали от Чпу Моделист. Что можно делать на фанерных станках с чпу.
Фрезеровка дюрали от Чпу Моделист. Что можно делать на фанерных станках с чпу.
3Д фрезеровка 5м/мин !
3Д фрезеровка 5м/мин !

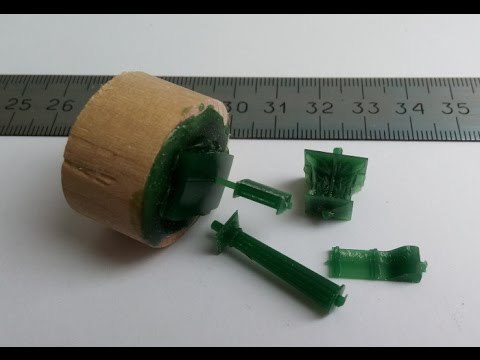

Фрезеровка мини деталей (элементов декора). Восковка на чпу станке из ламинированной фанеры.
Фрезеровка мини деталей (элементов декора). Восковка на чпу станке из ламинированной фанеры.
ЧПУ фрезер - лазер. Выжигание лазером и фрезеровка на станке Моделист.
ЧПУ фрезер - лазер. Выжигание лазером и фрезеровка на станке Моделист.

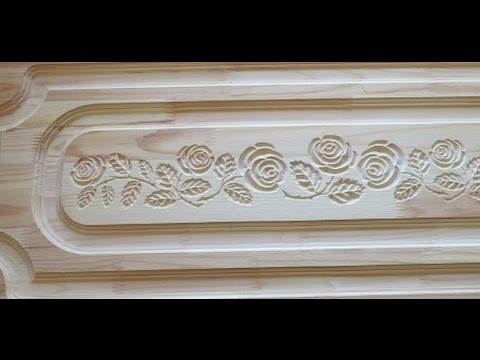

Гравировка мебельного фасада от Чпу Моделист. Резной мебельный фасад своими руками
Гравировка мебельного фасада от Чпу Моделист. Резной мебельный фасад своими руками

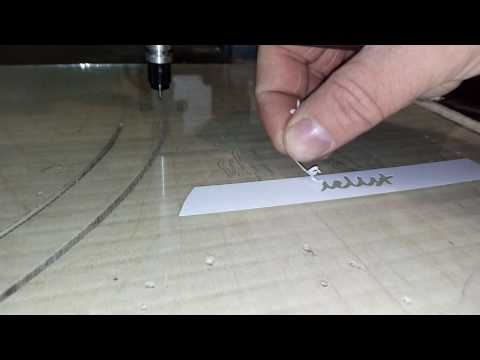

Планшетный режущий плоттер из хобби ЧПУ станка
