Моделист-AL-PF фрезерный ЧПУ станок 60х120...150х180

Алюминиевый стол Т-паз в базовой комплектации

Профильные направляющие по всем осям

Моделист–AL-PF гравировально-фрезерный ЧПУ станок предназначен для 2D/3D обработки широкого спектра материалов. Данному станку по плечу обработка древесины и производных от нее материалов, а так же пластиков, оргстекла, пенопласта, ПВХ, поликарбоната, композитных материалов и др.

Станки с ЧПУ серии "Моделист" могут использоваться в рекламном производстве для изготовления объемных вывесок, световых коробов, консолей, элементов наружной и внутренней рекламы.  Из специального двухслойного пластика могут быть изготовлены бирки, номерки, информационные таблички, сборные объемные конструкции.

В мебельной промышленности данный станок отлично покажет себя при изготовлении резных фасадов, объемных элементов декора, эксклюзивных элементов мебели  с уникальным рисунком, декоративных перегородок.

Низкие цены на ЧПУ станки "Моделист" обеспечат быструю окупаемость для малого бизнеса.

Основные технические характеристики:

Рабочая область - от 600*1200*170мм до 1500*1800*250мм(выбирается при заказе)
Максимальная высота заготовки - 150 мм(возможно увеличение до 250мм)
Материал станины станка – Г образный алюминиевый конструкционный профиль стороны сечением 30*60*90мм
Направляющие: по Х и Z и Y профильный рельс 15мм
Ходовые винты -  ШВП1610  по осям Х и Y, ШВП1605 по Z
Повторяемость - 0,05мм
Максимальная скорость перемещений - 5000 мм/мин
Шпиндель – 1500 Вт жидкостного охлаждения (опционально - 2,2кВт)
Масса - от 95 кг

Гарантийный срок службы 12 месяцев.

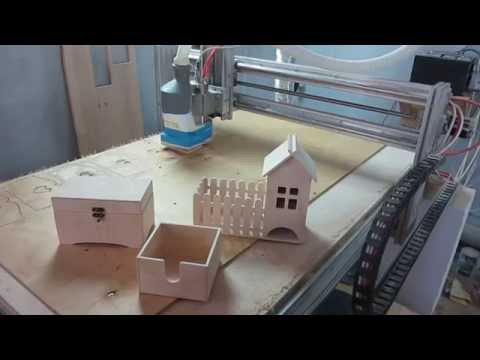

 Другие видео можно посмотреть, выбрав вкладку "ВИДЕО РАБОТ", а также по ссылке на нашем канале YouTube

ЧПУ станок построен с использованием специализированного конструкционного алюминиевого профиля, позволяющего получить легкую и одновременно прочную конструкцию, что в сочетании с высококачественной механикой позволяет получить недорогой и надежный  станок с отличными ходовыми характеристиками.

Привод станка выполнен на скоростных ШВП 1610. Использование скоростных ШВП позволяет вести раскрой листовых материалов на высоких скоростях, не в ущерб точности работы станка.

По оси Y установлена пара ШВП, каждая из которых приводится в движение собственным шаговым двигателем. Благодаря использованию двух винтов двигающих портал, данная конструкция обладает очень хорошей стабильностью на больших  полях обработки, и позволяют избежать перекоса портала при работе, исключить возникновение  погрешности при фрезеровании возникающей в крайних точках обрабатываемой детали.

На станках нашего производства установлены шаговые двигатели большого размера NEMA 23 100мм, в отличии от более слабых NEMA 23 76мм, используемых другими производителями, что обеспечивает большую скорость и надежность работы, позволяя свести к минимуму сбои и пропуск шагов по причине недостаточного крутящего момента на валу ШД.

Станок комплектуется надежным 4х (5ти) осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.

Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Дополнительные опции (доступно на заказ):

-Установка шпинделя 2,2 кВт жидкостного охлаждения. Позволяет увеличить производительность станка при работе с фасонными фрезами большого диаметра.

-Поворотная ось. На данный станок возможна установка дополнительного поворотного механизма, для 4х осевой обработки деталей сложной формы. Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.
Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, балясины, колонны, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

-Установка индуктивных концевых датчиков. Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Установка стола с Т-пазом из алюминиевого профиля. На столе с Т-пазом удобно крепить готовые детали для нанесения 3D рисунка без сквозной обработки. Крепление прижимами по краям детали исключает ее повреждение. Так же на таком столе отлично крепится различная рабочая оснастка в любом удобном месте: тиски, поворотные механизмы, фальш стол.

-Рама подставка под станок. Сварная рама из стального профиля позволяет установить станок на удобном для оператора уровне по высоте, облегчая установку заготовок и контроль за работой станка. Под столом можно установить управляющую электронику и систему подачи охлаждающей жидкости.

-Держатель шланга системы аспирации («стружкоотсос», пылеудаление.) Устанавливается на шпиндель для организации удаления мелкой стружки и пыли при обработке древесины и пластика и других материалов. Насос и шланги системы аспирации приобретаются отдельно.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.
