Моделист-AL-M фрезерный ЧПУ станок

Код товара: 000185
Производитель: Россия
Модель: Моделист-AL-М
Доступные варианты:
Доп. оснащение:
Фрезы:
Цена: 158000.00 руб. 170000.00 руб.
Количество:

Станок нашей компании ЧПУ Моделист:

Моделист-AL-M гравировально-фрезерный станок с ЧПУ предназначен для 2D/3D обработки древесины, фанеры, пластика, пенопласта, поликарбоната, и других материалов.

Основные технические характеристики:

Рабочая область - от 605*545*170мм до 910*1150мм (выбирается при заказе)
Рабочий ход по оси Z – 170 мм (при установке рабочего стола ход ограничен до 120мм)
Шпиндель – от 500Вт до 2.2кВт (выбирается при заказе)
Материал станка – алюминий/алюминиевый конструкционный профиль.
Направляющие - по Х, Y, Z : цилиндрический рельс - 16 мм (опционально профильный рельс)
Ходовые винты - ШВП1610 по осям Х и Y, по оси Y два ходовых винта, два ШД, по Z ШВП1605
Повторяемость – 0,05мм
Максимальная скорость перемещений - до 5000мм/мин

Масса - от 65кг

Гарантийный срок службы 12 меяцев.

Использование в Моделист–AL-M двух ходовых винтов оси Y делает возможным обрабатывать большие детали без ограничения, закрепляя станок  непосредственно на поверхности заготовки, что может быть полезным при обработке камня, нанесения рисунка на паркет, дверное полотно. Такая конструкция позволяет  обрабатывать очень высокие детали, устанавливая станок на дополнительные подставки, увеличивая высоту относительно рабочей поверхности. Работа без стола делает возможным использование тисков или поворотной оси для обработки заготовок большого диаметра. Конструкция фрезерного станка с низким расположением центра оси Y позволяет достичь лучшей жесткости по сравнению со стандартной конструкцией.
При всех преимуществах не стоит забывать и о некоторых особенностях конструкции станка.
Во-первых на таких станках затруднительна обработка деталей и заготовок малого размера, из-за неудобства их крепления.
Во-вторых установка рабочего стола возможна  лишь под станок. Это создает некоторые неудобства в работе при креплении заготовок и очистке рабочей зоны от стружки и пыли. Так же появляется ограничение по максимально возможной длине используемой заготовки.

Видео 3Д фрезерование

Видео 2Д раскрой

Другие видео можно посмотреть, выбрав вкладку "ВИДЕО РАБОТ", а также по ссылке на нашем канале YouTube

Скачать руководство по эксплуатации

Полезные ссылки по работе со станками с чпу:

Пошаговая инструкция запуска чпу станка

Техническое обслуживание чпу станка

Коллекция работ выполенных на станках

Обучающие статьи по работе со станком

Главная

Модели для обработки на чпу станках







Производитель:
Россия
Модель:
Моделист-AL-М
Материал станины:
Алюминий, Алюминиевый станочный профиль
Рабочая область:
от 605*545*170 мм до 910*1150*170 мм
Максимальная высота заготовки:
120 мм при установке стола
Рабочая поверхность:
Без стола
Шпиндель:
500 Вт воздушного охлаждения (12000 об/мин), 800 Вт воздушного охлаждения (6000..24000 об/мин), 800 Вт жидкостного охлаждения (6000..24000 об/мин), 1.5 кВт воздушного охлаждения (6000..24000 об/мин), 1.5 кВт жидкостного охлаждения (6000..24000 об/мин)
Приводная механика:
ШВП1610 по осям Х и Y, по оси Y два ходовых винта, два ШД, по Z ШВП1605
Направляющие:
по Х, Y, Z : цилиндрический рельс - 16 мм (опционально профильный рельс)
Макс. скорость перемещения:
5000 мм/мин
Повторяемость:
0.05 мм
Габариты станка:
от 111*102*61 см до 158*143*63 см
Масса:
от 65 до 100 кг
Гарантийный срок:
12 месяцев

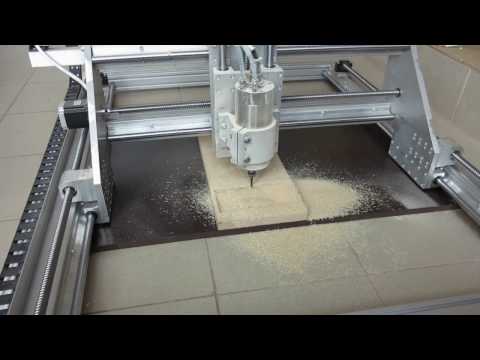

Станок для 3Д фрезеровки
Станок для 3Д фрезеровки

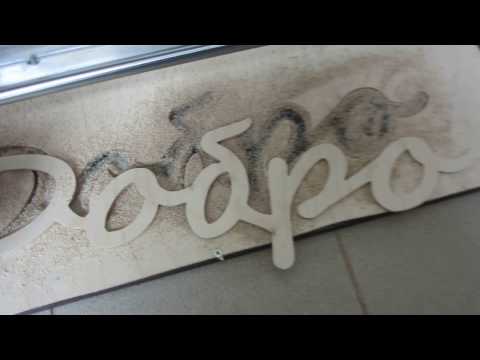

Вырезаем слова, топперы, из фанеры на фрезерном станке с ЧПУ
