Серия CNC-ST-V2 фрезерный ЧПУ станок по камню и металлу

Код товара: 000552
Производитель: Россия
Модель: Моделист-CNC-ST-P
Доступные варианты:
Доп. оснащение:
Цена: 325000.00 руб.
Количество:

Станки от российского станкостроительного завода, производство с 2011года

Серия CNC-ST-V2 гравировально-фрезерный ЧПУ станок предназначен для 2D/3D обработки различных материалов - дерева, пластика, текстолита, камня цветных металлов.


На ЧПУ станке серии CNC-ST-V2 возможно выполнение таких операций как сверление, фрезерование, гравировка, раскрой листовых материалов, 3Д фрезеровка, обработка  камня и цветных металлов.

Стальной каркас и профильные рельсы позволяют вести на станке обработку твердых материалов с большими подачами.



Основные технические характеристики:

Рабочая область – от 590*890*300мм до 1490*1790*400мм
Максимальная высота заготовки - 300мм(опционально 400мм)
Шпиндель – 2,2квт жидкостного охлаждения 6000...24000об/мин (опционально до 5.5кВт, возможна установка 6ти полюсного шпинделя по металлу  с высоким моментом на низких оборотах, обороты от 1500 до 12000об/мин )
Направляющие – профильный рельс по всем осям
Ходовые винты – шарико-винтовая передача по всем осям
Тип рабочего стола - алюминиевый с Т-пазом
Грузоподъёмность рабочего стола -
до 500кг
Максимальная скорость перемещений
-
до 10 м/мин
Рабочая подача
-
до 8 м/мин
Точность позиционирования, мкм/мм
- 50/300
Дискретность -
0,01 мм
Датчики дома по всем осям, выносной датчик инструмента

Масса - от 290 кг

Гарантийный срок службы станка 12 месяцев.

Рабочий ход может уменьшаться при установке ванны, защитных шторок, тисков и другой оснастки.

Жесткая рамная конструкция ЧПУ станка CNC-ST-V позволяет получить большую производительность за счет возможности вести обработку большими диаметрами фрез на бОльших скоростях, что делает станок наиболее перспективным при больших объемах производства. Прочный стол способен выдержать большую массу заготовки при обработке изделий из акрилового (искусственного) камня или других тяжелых материалов.

В качестве направляющих элементов станка используются профильные рельсы в связке с высококачественными подшипниками линейного перемещения. На сегодняшний день использование профильного рельса  один из лучших вариантов построения точной механики ЧПУ станка. Плавность хода, отсутствие люфтов – далеко не полный перечень преимуществ, которые дает использование профильных рельс.

Привод станка выполнен на шаговых двигателях NEMA34 80мм, позволяющих станку работать без пропуска шагов при значительной нагрузке на режущий инструмент.

Управление шаговыми двигателями реализовано на дискретных драйверах Leadshine DMA860. Данные драйверы имеют свой встроенный DSP процессор, контролирующий работу всего драйвера (отслеживание тока, дробление шага, антирезонансный алгоритм). Компания Leadshine является на сегодняшний день одним из лидеров по производству драйверов шаговых двигателей.

Шпиндель жидкостного охлаждения, мощностью 2,2 кВт позволяет использовать для работы как фрезы малых размеров, так и крупные фрезы. Управление частотой вращения шпинделя производится частотным преобразователем в диапазоне 6-24 тыс об/мин. Такой широкий диапазон регулировки оборотов помогает подобрать оптимальные режимы работы в зависимости от режущего инструмента и обрабатываемого материала.

Станок оснащен концевыми датчиками баз (X/Y/Z), облегчающих обнуление машинной системы координат станка и формирование базовых точек.

Поверхность стола выполнена из алюминиевого профиля с Т-пазом.

Стальной каркас и профильные рельсы позволяют вести на станке обработку камня с большими подачами.

Фрезеровка мрамора

3Д фрезерованик дюрали Д16

Дополнительные опции (доступны под заказ):

-Установка шпинделя 3,2 кВт

-Установка низкооборотного шпинделя 2,2 кВт с повышенным крутящим моментом на валу (на низких оборотах)   и частотой вращения 1-8 тысяч об. мин. Такой шпиндель прекрасно подойдет для обработки твердых металлов специализированными фрезами.

-Поворотная ось/поворотно-наклонная ось. На данный станок возможна установка дополнительных поворотных механизмов, для 4х или 5ти осевой обработки деталей сложной формы.

-Установка системы подачи СОЖ в зону реза и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Установка серво-шаговых двигателей.  Серво-шаговый привод отличается от классического наличием цепи обратной связи с энкодером и гибким токовым управлением режимами работы двигателя. Использование серво-шаговых двигателей позволяет повысить производительность станка при интенсивной работе за счет снижения количества сбоев по причине пропуска шагов. Так же использование серво-шаговых двигателей позволяет работать с бОльшими скоростями и ускорениями, по сравнению с обычными шаговыми двигателями, что положительно сказывается на скорости обработки.

-Система смазки. Станок может быть  оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачи и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

В зависимости от задач и удобства пользования возможен выбор следующих систем управления станком:

- Персональный компьютер, система Mach3
- Персональный компьютер, система NC Studio
- DSP пульт.

Каждый тип управления имеет свои преимущества при работе.

Mach3 – популярная программа для ПК, имеющая простой и понятный для пользователя интерфейс, и в то же время обладающая широким функционалом. В данной системе возможна точная и глубокая настройка параметров работы станка, оптимизация с помощью макросов. Поддерживает обработку до 6 осей, работу с несколькими LPT портами, платами расширения (USB-LPT/Ethernet). Требовательна к выбору ПК и качеству настройки операционной системы. По данной системе управления в сети интернет имеется огромное количество информации.
NC Studio – отличается высокой стабильностью работы с длинными УП, малыми требованиями к управляющему ПК, т. к. вся система управления реализована на внешней плате PCI. На NC Studio возможна работа лишь в 3х осевом режиме.
DSP пульт отличается высокой стабильностью, позволяет сделать станок полностью автономным. Загрузка программ производится с flash накопителей (интерфейс USB). Система проста в управлении, надежна и поддерживает обновление управляющей оболочки. Имеется вариант установки как 3х, так и 4х осевой версии данной DSP системы управления станком.

Скачать руководство по эксплуатации

Cмотрите ВИДЕО работы наших станков на вкладке "ВИДЕО" и на канале YouTube

Полезные ссылки по работе со станками с чпу:

Примеры изготовления мебели пользователями наших станков

Коллекция работ выполенных на станках

Обучающие статьи по работе со станком

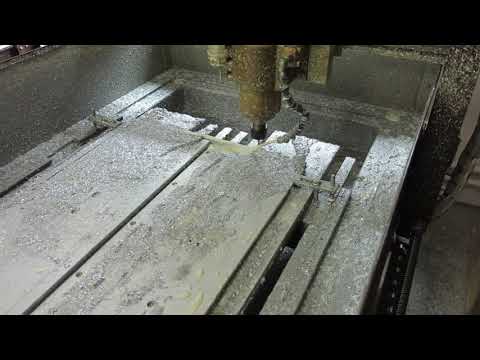

Фрезеровка Д16 на станке с ЧПУ по металлу
Фрезеровка Д16 на станке с ЧПУ по металлу

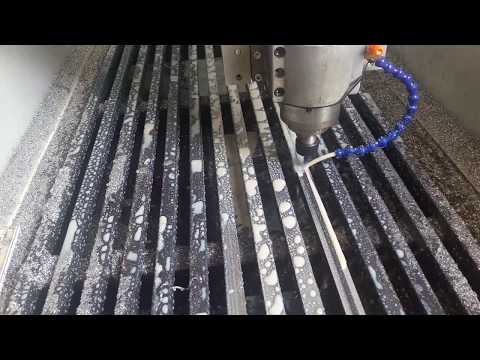

Фрезеровка стали. Станки с ЧПУ от производителя
Фрезеровка стали. Станки с ЧПУ от производителя

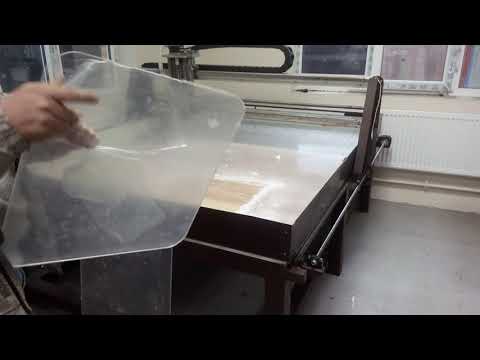

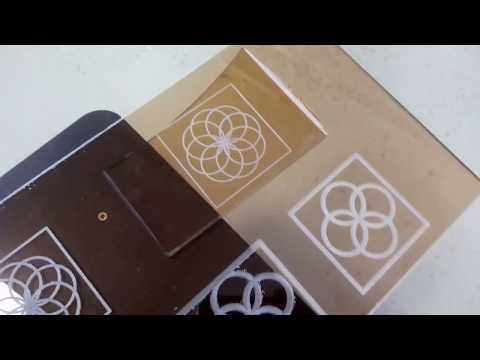

ЧПУ для витражного остекления. Гравировка по стеклу на фрезерном станке
ЧПУ для витражного остекления. Гравировка по стеклу на фрезерном станке

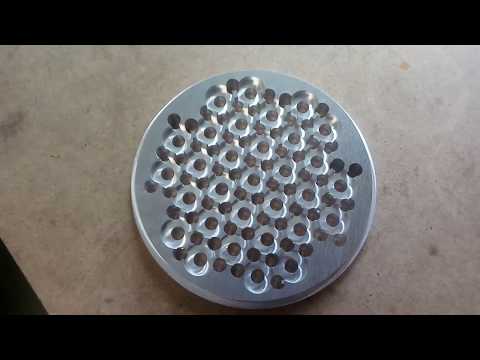

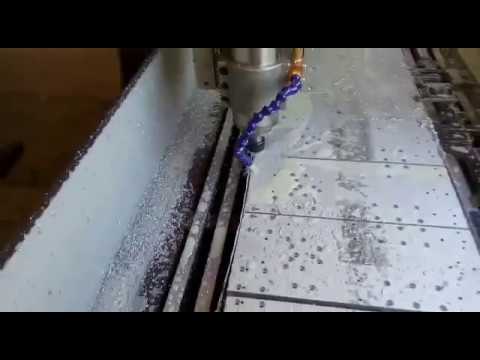

Фрезеровка Д16. ЧПУ по металлу
Фрезеровка Д16. ЧПУ по металлу

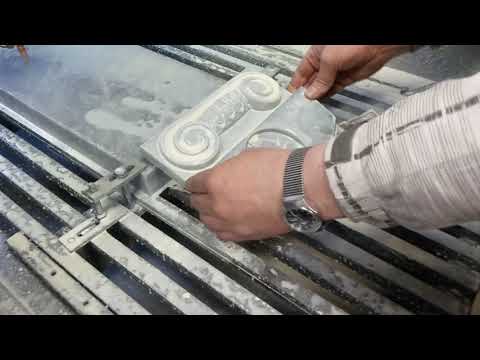

Мрамор на чпу. 3D обработка мрамора
Мрамор на чпу. 3D обработка мрамора

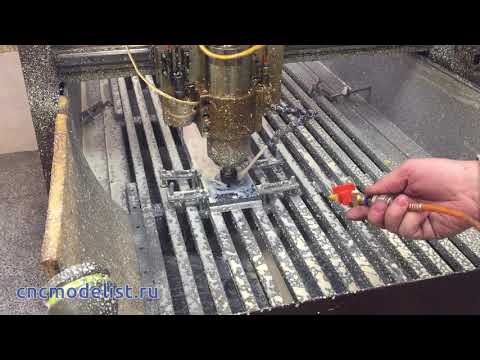

Раскрой пластика однозаходной фрезой с применением прижима
Раскрой пластика однозаходной фрезой с применением прижима

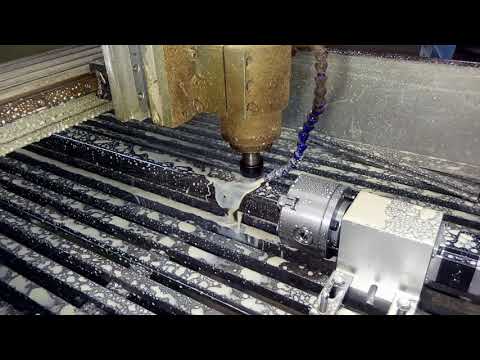

Фрезеровка стальной трубы в поворотной оси
Фрезеровка стальной трубы в поворотной оси

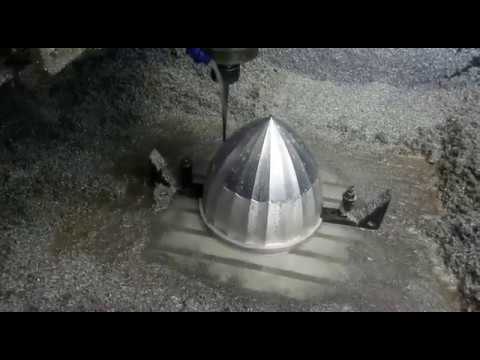

конуст на 90120st
конуст на 90120st
Фрезеровка стали ст3 на станке с ЧПУ CNC-60120ST
Фрезеровка стали ст3 на станке с ЧПУ CNC-60120ST
фрезерование дюралюминия.
фрезерование дюралюминия.

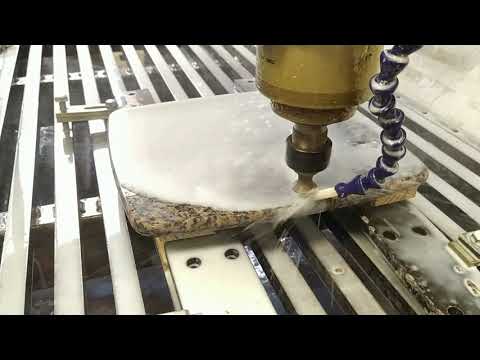

Фрезерование гранита на станке с ЧПУ
Фрезерование гранита на станке с ЧПУ

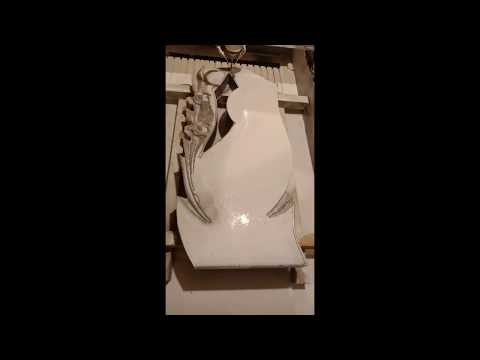

Фигурная 3Д резка мрамора на станке с ЧПУ
