Настольный ЧПУ станок Моделист3040-4х

Код товара: 000324
Производитель: Россия
Модель: Моделист3040
Доступные варианты:
Фрезы:
Цена: 82000.00 руб.
Количество:

4х осевой настойльный фрезерно-гравировальный станок с ЧПУ предназначен для 2D/3D обработки дерева, пластика, композита, текстолита и других материалов.

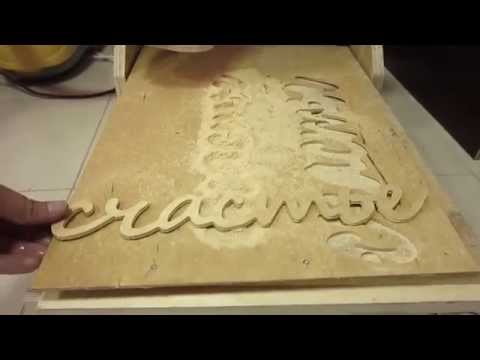

Гравировально фрезерные станки с ЧПУ серии Моделист это отличный инструмент для хобби и малого бизнеса. ЧПУ станки этой сериии справятся с задачами изготовления моделей, раскроя листовых материалов, 3Д деревообработкой, радиотехникой (изготовлением плат и корпусов),  гравировкой, изготовлением наружной рекламы и элементов дизайна. Настольный фрезерный станок мерии Моделист, несмотря на компактные размеры, имеет продуманную жесткую конструкцию с подвижным порталом.

Рабочая область - 300*400*90 мм

Размер стола - 400*550 мм

Материал станины станка - влагостойкая ламенированная фанера 18мм

Базовая цена указана за станок в полной готовой к работе комплектации, опционально возможна установка дополнительного оборудования

Комплект поставки: станок в сборе со шпинделем 400Вт (опциоанально возможна замена на шпиндель 800 или 1,5кВт), блок управления, комплект подсоединиетельных кабелей, программное обеспечение, обучающие инструкции по работе на станке.

Видео работы станка на вкладке "ВИДЕО", а также на нашем канале в YouTube

В конструкции станка широко используется надежная система фиксации ШИП-ПАЗ, что вместе с большой толщиной материала позволило получить отличную жесткость конструкции и как следствие возможность обработки твердых пород дерева на большиих скоростях, видео ниже, работать фрезами больших диаметров, видео на примере резки фассадов фасонными фрезами до 32мм

Направляющие - цилиндрические, диаметр по Y - 20мм , по Х - 16мм, по Z - 12 мм. Больший диаметр направляющих - 20мм!!!, против 16мм на дешёвых станках от производителей заявляющих о точности 0,05мм при провисании 16мм направляющих под собственным весом портала на 0,1мм и более.

Линейные подшипники по всем осям

Применение линейных шарикоподшипников (трение качения) вместо втулок скольжения позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Крепление валов с использованием держателей увеличивает жесткость на прогиб



Отработанная жесткая конструкция 5го поколения стканков серии Моделист совместно с мощным шпинделем и мощными шаговыми двигателями позволяют вести обработку фасонными фрезами до 32мм в диаметре, см видео.

Ходовые винты по всем осям - шарико-винтовая передача(ШВП1610), по оси Z - ШВП1605

Шарико-винтовая передача(шарико-винтовая пара) позволяет получить высокую скорость перемещений, при этом обладает высокой точностью, большим ресурсом и имеет КПД до 90%. Достигается это заменой трения скольжения на трение качения и особым устройством ходовой гайки. Между витками винта шарики увлекаются в направлении его поступательного движения, попадают в перепускной канал в гайке и возвращаются в полость между винтом и гайкой. Таким образом, перемещение шариков происходит по замкнутому каналу, соединяющему первый и последний витки резьбы гайки.

Применение в станках Моделист3040 высокоточной механики на шарико-винтовых передачах позволяет получить точность позиционирования 0,05мм и долгий срок службы,  в отличии от дешевых станков из металла с пластиковыми ходовыми гайками.

Шаговые двигатели  57HS7630, ток 3АШаговые двигатели большого размера 76мм и большой мощности позволяют избежать пропусков перемещений при работе с большими нагрузками.

Надежная механика на ШВП , мощные шаговые двигатели и шпиндель жидкостного охлаждения позволяют обрабатывать твердые породы на скорости до 4000мм/мин. см видео на вкладке "видео"

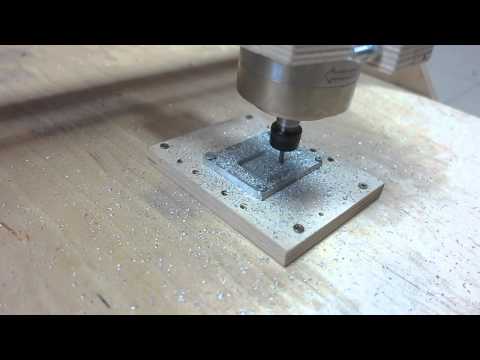

Точная механика и конструкция станка серии Моделист позволяют обрабатывть твердые материалы с высокой точностью, видео на примере обработки дюрали Д16Т на вкладке "видео"



Гарантийный срок службы станка 12 месяцев.

Точность позиционирования 0,05мм/100мм.

Максимальная скорость перемещений:  до 3000мм/мин

Вес - 25 кг

Станок комплектуется надежным 3х осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT и платой PCI-E-LPT либо 4х-осевым контроллером с интерфейсом USB. Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем(или ШИМ выход).  Наличие мощных 3А шаговых двигателей позволяет вести обработку не допуская пропуска шагов. Соединение вала шаговых двигателей с ходовым винтом станков с ЧПУ серии Моделист выполнено с использованием демпфирующей муфты, так же  как и в станках более высокого класса. Основное отличие фрезерных станов с ЧПУ Моделист3040 от большинства станков подобного класса в применение шарико-винтовых передач по осям X и Y, что обеспечивает высокую скорость работы и долговечность, замена трения скольжения на трение качения в шарикоподшипнике обеспечит безтказную работу механики станка на долгие годы.

Управление станком осуществляется надежным программным обеспечением MACH3 или CNC-USB controller, данное программное обеспечение полностью совместимо с кодами в стандарте ISO 7bit (G-коды), что позволяет передавать из всех известных CAM систем данные о траектории перемещения инструмента, а так же и о скорости подачи. Это делает возможным вести обработку на разных скоростях подачи и врезания, тем самым отпадает необходимость занижения величины подачи на участках врезания инструмента в материал. Достигается максимальная совместимость практически со всеми известными CAM-системами (ArtCAM, RinoCAM, MasterCAM, PowerMill, SprutCAM).

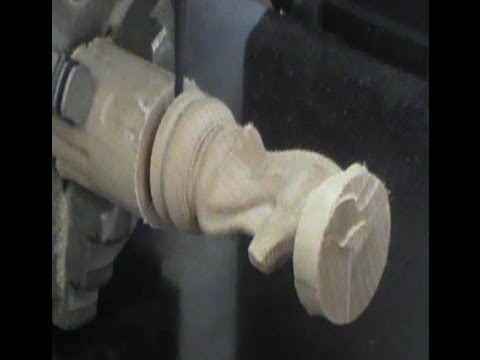

Имеетстя возможность установки 4-й поворотной оси для возможности изготовления балясин.



Шпиндель 400вт подходит для 3Д по дереву, для очень мелких и точных работ, например, изготовление печатных плат, модельный воск. Максимальный зажимной диаметр 6мм, и малая мощность ограничивает возможности при раскрое листовых материалов - малая производительность.

Профессиональный бесщеточный 3х подшипниковый шпиндель воздушного охлаждения имеет большой ресурс, низкое биение, подходит для больших объемов работ, круглосуточная работа, по любым материалам.

Профессиональный шпиндель жидкостного охлаждения 1,5 кВт, позволяет использовать фасонные фрезаы больших диаметров для обработки мебельных фасадов.

Если на компьютере нет порта LPT, то дополнительно нужно приобрести плату расширителя портов PCI-E-LPT или USB-преобразователь USB-LPT
