Моделист-90120 фрезерный ЧПУ станок

Код товара: 000224
Производитель: Россия
Модель: Моделист90120
Доступные варианты:
Фрезы:
Цена: 109000.00 руб. 119000.00 руб.
Количество:

Настольный гравировально-фрезерный станок с ЧПУ Моделист-90120 предназначен для 2D/3D обработки древесины, фанеры, пластика, пенопласта, поликарбоната, воска, текстолита и других материалов. На станке возможна гравировка цветных металлов, стекла, камня (при использовании специализированного инструмента).

Станки серии «Моделист» это отличный инструмент для хобби и малого бизнеса. Если ваш бизнес проект находится на старте и нет достаточного количества средств для покупки более дорогостоящих станков – советуем присмотреться к станкам серии «Моделист».  Станок так же станет отличным дополнением домашней мастерской, поможет вам получить первые навыки работы с ЧПУ системами и даст развитие вашему хобби. Нет ничего лучше, чем хобби, которое приносит удовольствие и прибыль!!!

Основные технические характеристики:

Рабочая область - 900*1200*90мм
Размер рабочего стола - 1050*1500мм
Максимальная высота заготовки - до 100мм
Повторяемость -  0,05мм
Приводная механика – (шарико-винтовая пара) ШВП 1605 (Ось Z), ШВП 1610 (Ось X/Y)
Направляющие – цилиндрический рельс 16 мм (Ось X/Y), цилиндрические валы 16мм (Ось Z).
Шпиндель – 800Вт бесщеточный, асинхронный, воздушного охлаждения, опционально возможна установка шпинделей 1500 Вт жидкостного или воздушного охлаждения
Максимальная скорость перемещений - до 4000мм/мин
Материал станины – влагостойкая ламинированная фанера 18мм

Гарантийный срок службы станка 12 месяцев.

Базовая цена указана за станок в полной, готовой к работе комплектации, опционально возможна установка дополнительного оборудования.

Комплект поставки:

1) Станок в сборе со шпинделем воздушного охлаждения 800Вт (опционально возможна замена на шпиндель 1,5кВт воздушного или жидкостного охлаждения), частотным преобразователем (блок управления оборотами шпинделя).
2) Многоканальный контроллер ЧПУ с интерфейсом LPT (возможна отправка с USB интерфейсом (+4000р) или ethernet (+8000р))
3) Комплект соеденительных кабелей
4) Программное обеспечение с обучающими инструкциями по работе, коллекция моделей.

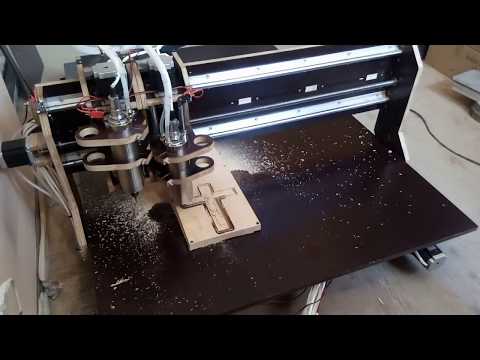

Другие Видео работы станков можно посмотреть на нашем канале YouTube

Преимущества станков из фанеры серии «Моделист».

Конструкция портала.

Настольный фрезерный станок серии «Моделист», несмотря на компактные размеры, имеет продуманную жесткую конструкцию с подвижным порталом. В конструкции станка широко используется система фиксации ШИП-ПАЗ, что вместе с большой толщиной материала позволило получить отличную жесткость конструкции и как следствие возможность обработки твердых пород дерева на больших скоростях, работать фрезами больших диаметров.

Использование ламинированной фанеры позволяет сделать легкий и достаточно прочный станок, что положительно сказывается на его ходовых качествах при работе с 3D.

Линейные подшипники по всем осям.

Применение линейных шарикоподшипников (трение качения вместо втулок скольжения) позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Направляющие

Направляющие - цилиндрический рельс 16мм по X/Y, цилиндрические направляющие по Z - 16 мм. Использование цилиндрического рельса исключает провисание портала. Отработанная в течении нескольких лет жесткая конструкция с шип-пазами 5го поколения станков серии Моделист совместно с мощным шпинделем и мощными шаговыми двигателями позволяют вести обработку фасонными фрезами до 32мм в диаметре.

Использование ШВП по всем осям.

Шарико-винтовая передача (шарико-винтовая пара) позволяет получить высокую скорость перемещений, при этом обладает высокой точностью, большим ресурсом и имеет КПД до 90%. Достигается это заменой трения скольжения на трение качения и особым устройством ходовой гайки. Между витками винта шарики увлекаются в направлении его поступательного движения, попадают в перепускной канал в гайке и возвращаются в полость между винтом и гайкой. Таким образом, перемещение шариков происходит по замкнутому каналу, соединяющему первый и последний витки резьбы гайки.

Применение в станках серии «Моделист» высокоточной механики на шарико-винтовых передачах позволяет получить точность позиционирования 0,05мм и долгий срок службы,  в отличии от дешевых станков из металла с пластиковыми ходовыми гайками.

Шаговые двигатели NEMA 23 76мм.

Шаговые двигатели большого размера 76мм и большой мощности позволяют избежать пропусков перемещений при работе с большими нагрузками. Соединение вала шаговых двигателей с ходовым винтом станков с ЧПУ серии Моделист выполнено с использованием демпфирующей муфты, так же  как и в станках более высокого класса.

2 ходовых винта по оси "Y"

Использование 2х ШВП для перемещения портала по оси "Y" с независимым приводом каждого винта шаговыми двигателями увеличивает жесткость портала станка, улучшает скоростные и ходовые характеристики, сводит к минимуму возможность перекоса портала при работе. Подобное решение применяется на многих станках более высокого класса.

Шпиндель.

В базовой комплектации станок оснащается шпинделем 800 Вт воздушного охлаждения. Управление осуществляется посредством входящего в комплект частотного преобразователя. Частотный преобразователь позволяет производить регулировку частоты вращения вала шпинделя в широких пределах 6-24тыс об/мин. Шпиндель является бесщеточным,что значительно повышает его срок службы за счет сведения к минимуму в конструкции трущихся деталей. Такое исполнение позволяет станку работать длительное время, повышая производительность станка в 5-6 раз относительно использования бюджетных шпинделей мощностью 400/500Вт.

Станок комплектуется надежным 4х осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.
Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Подведем итог. Станки серии «Моделист» это:

-Надежная приводная механика на ШВП
-Цилиндрические направляющие большого диаметра
-Мощные шаговые двигатели
-Продуманная конструкция станка.
-Легкий портал, обладающий достаточной прочностью.
-Качественная механика и конструкция станка  позволяющие обрабатывать твердые материалы с высокой точностью.
-Мощный бесщеточный  шпиндель мощностью 800 Вт обеспечивающий станку хорошую производительность при раскрое листовых материалов и работе с 3D.
-Два независимыз ходовых винта по оси Y

Сочетание этих факторов позволяют станку вести качественную обработку на высоких скоростях до 4000мм/мин.

Ни один станок другого производителя в ценовом сегменте до 150 т. р. не сможет похвастаться подобной производительностью при работе с 3D!!!

Лучшее соотношение цена/производительность в данном ценовом сегменте отлично способствует применению станков в малом бизнесе. Станки серии "Моделист" имеют невысокую цену и как следствие малый срок окупаемости, что позволяет при минимальных затратах достаточно быстро построить прибыльное дело.

Покупая ЧПУ станки "Моделист" вы:

-Получаете полноценную гарантию 12 месяцев на станок и идущее в комплекте оборудование

-Получаете техническую поддержку и большое количество обучающего материала, которое поможет без проблем освоить работу на станке на начальном этапе.

-Получаете коллекцию моделей для резки на ЧПУ

-Поддерживаете отечественного производителя.

При покупке ЧПУ станка из Китае с целью экономии средств, высока вероятность приобретения "очень сомнительного кота в мешке":

-Во-первых у вас не будет бонусов, описаных выше, в виде тех поддержки, качественной гарантии, полноценных инструкций по работе и обслуживанию.

-Во-вторых большинство бюджетных решений из Китая имеют достаточно сомнительное качество механики, шпинделя, маленькие шаговые двигатели, плохую управляющую электронику, слабую конструкцию и по многим характеристикам проигрывают нашим станкам, имея при этом сопоставимую цену.

-В-третьих, доставка оборудования из Китая может быть достаточно проблемотичной, высока вероятность его повреждения при транспортировке, зависание на таможне. Помните, что самый ценный на свете ресурс - ваше время. Решая кучу проблем вы тратите огромное количество времени. Подумайте об этом.

Т. к. мы сами производим станки с ЧПУ имеется возможность индивидуального заказа станка со следующими опциями:

Установка 4-й поворотной оси для  обработки и изготовления цилиндрических тел вращения.

Povorotka

Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.
Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

Возможность выбора устанавливаемого шпинделя.

Шпиндель 400/500Вт подходит для 3Д по дереву, для очень мелких и точных работ, например, изготовление печатных плат, изготовление изделий из модельного воска. Максимальный диаметр зажимаемого хвостовика режущего инструмента 6мм, и малая мощность ограничивает возможности при раскрое листовых материалов - малая производительность.

Профессиональный 3х подшипниковый шпиндель  воздушного охлаждения 800Вт имеет большой ресурс, низкое биение, подходит для больших объемов работ, круглосуточная работа, по любым материалам.

Профессиональный 3х шпиндель жидкостного охлаждения 800Вт является оптимальным вариантом для обработки 3D рельефа по дереву. Относительно шпинделя 1500 Вт обладает меньшей массой.

Профессиональный асинхронный шпиндель жидкостного охлаждения 1500 Вт, позволяет использовать фасонные фрезы больших диаметров для обработки мебельных фасадов.

Компьютер.

Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Держатель шланга системы аспирации («стружкоотсос», пылеудаление.)

Устанавливается на шпиндель для организации удаления мелкой стружки и пыли при обработке древесины и пластика и других материалов. Насос и шланги системы аспирации приобретаются отдельно.

Установка  концевых датчиков.

Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

Датчик инструмента.

Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.
