Моделист-60120 фрезерный ЧПУ станок

Код товара: 000228
Производитель: Россия
Модель: Моделист-60120
Доступные варианты:
Доп. оснащение:
Фрезы:
Цена: 99000.00 руб. 113000.00 руб.
Количество:

Станок нашей компании ЧПУ Моделист:

Моделист-60120 гравировально-фрезерный станок с ЧПУ предназначен для 2D/3D обработки древесины, фанеры, пластика, пенопласта, поликарбоната, воска, текстолита и других материалов. На станке возможна гравировка цветных металлов, стекла, камня (при использовании специализированного инструмента).

Станки серии «Моделист» это отличный инструмент для хобби и малого бизнеса. Если ваш бизнес проект находится на старте и нет достаточного количества средств для покупки более дорогостоящих станков – советуем присмотреться к станкам серии «Моделист».  Станок так же станет отличным дополнением домашней мастерской, поможет вам получить первые навыки работы с ЧПУ системами и даст развитие вашему хобби. Нет ничего лучше, чем хобби, которое приносит удовольствие и прибыль!!!

Основные технические характеристики:

Рабочая область - 600*1200*90 мм
Размер рабочего стола - 745*1500 мм
Максимальная высота заготовки - до 100мм
Повторяемость -  0,05мм
Приводная механика – (шарико-винтовая пара) ШВП 1605 (Ось Z), ШВП 1610 (Ось X/Y)
Направляющие – цилиндрический рельс 16 мм (Ось Y), цилиндрические валы 20мм (Ось X), 12мм (Ось Z).
Шпиндель – 800 Вт асинхронный, бесщеточный, воздушного охлаждения. (опционально возможна установка шпинделей 800 Вт, 1500 Вт, воздушного или жидкостного охлаждения)
Максимальная скорость перемещений - до 4000мм/мин
Материал станины – влагостойкая ламинированная фанера 18мм

Гарантийный срок службы станка 12 месяцев.

Базовая цена указана за станок в полной, готовой к работе комплектации, опционально возможна установка дополнительного оборудования.

Комплект поставки:

1) станок в сборе со шпинделем воздушного охлаждения 800Вт (опционально возможна замена на шпиндель 1,5кВт воздушного или жидкостного охлаждения), частотным преобразователем (блок управления оборотами шпинделя).
2) Многоканальный контроллер ЧПУ с интерфейсом LPT (возможна отправка с USB интерфейсом (+4000р) или ethernet (+8000р))
3) Комплект соеденительных кабелей
4) Программное обеспечение с обучающими инструкциями по работе, коллекция моделей.

Другие Видео работы станков можно посмотреть на нашем канале YouTube

Преимущества станков из фанеры серии «Моделист».

Конструкция портала.

Настольный фрезерный станок серии «Моделист», несмотря на компактные размеры, имеет продуманную жесткую конструкцию с подвижным порталом. В конструкции станка широко используется система фиксации ШИП-ПАЗ, что вместе с большой толщиной материала позволило получить отличную жесткость конструкции и как следствие возможность обработки твердых пород дерева на больших скоростях, работать фрезами больших диаметров.

Использование ламинированной фанеры позволяет сделать легкий и достаточно прочный станок, что положительно сказывается на его ходовых качествах при работе с 3D.

Линейные подшипники по всем осям.

Применение линейных шарикоподшипников (трение качения вместо втулок скольжения) позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Направляющие

Направляющие - цилиндрический рельс 16мм по Y, цилиндрические валы по Х - 20мм, по Z - 12 мм. Использование цилиндрического рельса в сочетании с жесткой конструкцией станка позволяет исключить провисание портала.

Отработанная в течении нескольких лет жесткая конструкция 5го поколения станков серии Моделист совместно с мощным шпинделем и мощными шаговыми двигателями позволяют вести обработку фасонными фрезами до 32мм в диаметре.

Использование ШВП по всем осям.

Шарико-винтовая передача (шарико-винтовая пара) позволяет получить высокую скорость перемещений, при этом обладает высокой точностью, большим ресурсом и имеет КПД до 90%. Достигается это заменой трения скольжения на трение качения и особым устройством ходовой гайки. Между витками винта шарики увлекаются в направлении его поступательного движения, попадают в перепускной канал в гайке и возвращаются в полость между винтом и гайкой. Таким образом, перемещение шариков происходит по замкнутому каналу, соединяющему первый и последний витки резьбы гайки.

Применение в станках серии «Моделист» высокоточной механики на шарико-винтовых передачах позволяет получить точность позиционирования 0,05мм и долгий срок службы,  в отличии от дешевых станков из металла с пластиковыми ходовыми гайками.

Шаговые двигатели NEMA 23 76мм.

Шаговые двигатели большого размера 76мм и большой мощности позволяют избежать пропусков перемещений при работе с большими нагрузками. Соединение вала шаговых двигателей с ходовым винтом станков с ЧПУ серии Моделист выполнено с использованием демпфирующей муфты, так же  как и в станках более высокого класса.



2 ходовых винта по оси "Y"

Использование 2х ШВП для перемещения портала по оси "Y" с независимым приводом каждого винта шаговыми двигателями увеличивает жесткость портала станка, улучшает скоростные и ходовые характеристики, сводит к минимуму возможность перекоса портала при работе. Подобное решение применяется на многих станках более высокого класса.

Шпиндель.

В базовой комплектации станок оснащается шпинделем 800 Вт воздушного охлаждения. Управление осуществляется посредством входящего в комплект частотного преобразователя. Частотный преобразователь позволяет производить регулировку частоты вращения вала шпинделя в широких пределах 6-24тыс об/мин. Шпиндель является бесщеточным,что значительно повышает его срок службы за счет сведения к минимуму в конструкции трущихся деталей. Такое исполнение позволяет станку работать длительное время, повышая производительность станка в 5-6 раз относительно использования бюджетных шпинделей мощностью 400/500Вт.

Станок комплектуется надежным 4х осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.
Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Подведем итог. Станки серии «Моделист» это:

-Надежная приводная механика на ШВП
-Цилиндрические направляющие большого диаметра
-Мощные шаговые двигатели
-Продуманная конструкция станка.
-Легкий портал, обладающий достаточной прочностью.
-Качественная механика и конструкция станка  позволяющие обрабатывать твердые материалы с высокой точностью.
-Мощный бесщеточный  шпиндель мощностью 800 Вт обеспечивающий станку хорошую производительность при раскрое листовых материалов и работе с 3D.
-Два независимыз ходовых винта по оси Y

Сочетание этих факторов позволяют станку вести качественную обработку на высоких скоростях до 4000мм/мин.

Ни один станок другого производителя в ценовом сегменте до 150 т. р. не сможет похвастаться подобной производительностью при работе с 3D!!!

Лучшее соотношение цена/производительность в данном ценовом сегменте отлично способствует применению станков в малом бизнесе. Станки серии "Моделист" имеют невысокую цену и как следствие малый срок окупаемости, что позволяет при минимальных затратах достаточно быстро построить прибыльное дело.

Покупая ЧПУ станки "Моделист" вы:

-Получаете полноценную гарантию 12 месяцев на станок и идущее в комплекте оборудование

-Получаете техническую поддержку и большое количество обучающего материала, которое поможет без проблем освоить работу на станке на начальном этапе.

-Получаете коллекцию моделей для резки на ЧПУ

-Поддерживаете отечественного производителя.

При покупке ЧПУ станка из Китае с целью экономии средств, высока вероятность приобретения "очень сомнительного кота в мешке":

-Во-первых у вас не будет бонусов, описаных выше, в виде тех поддержки, качественной гарантии, полноценных инструкций по работе и обслуживанию.

-Во-вторых большинство бюджетных решений из Китая имеют достаточно сомнительное качество механики, шпинделя, маленькие шаговые двигатели, плохую управляющую электронику, слабую конструкцию и по многим характеристикам проигрывают нашим станкам, имея при этом сопоставимую цену.

-В-третьих, доставка оборудования из Китая может быть достаточно проблемотичной, высока вероятность его повреждения при транспортировке, зависание на таможне. Помните, что самый ценный на свете ресурс - ваше время. Решая кучу проблем вы тратите огромное количество времени. Подумайте об этом.

Т. к. мы сами производим станки с ЧПУ имеется возможность индивидуального заказа станка со следующими опциями:

Установка 4-й поворотной оси для  обработки и изготовления цилиндрических тел вращения.

Povorotka

Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.
Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

Возможность выбора устанавливаемого шпинделя.

Шпиндель 400/500Вт подходит для 3Д по дереву, для очень мелких и точных работ, например, изготовление печатных плат, изготовление изделий из модельного воска. Максимальный диаметр зажимаемого хвостовика режущего инструмента 6мм, и малая мощность ограничивает возможности при раскрое листовых материалов - малая производительность.

Профессиональный 3х подшипниковый шпиндель  воздушного охлаждения 800Вт имеет большой ресурс, низкое биение, подходит для больших объемов работ, круглосуточная работа, по любым материалам.

Профессиональный 3х шпиндель жидкостного охлаждения 800Вт является оптимальным вариантом для обработки 3D рельефа по дереву. Относительно шпинделя 1500 Вт обладает меньшей массой.

Профессиональный асинхронный шпиндель жидкостного охлаждения 1500 Вт, позволяет использовать фасонные фрезы больших диаметров для обработки мебельных фасадов.

Компьютер.

Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Держатель шланга системы аспирации («стружкоотсос», пылеудаление.)

Устанавливается на шпиндель для организации удаления мелкой стружки и пыли при обработке древесины и пластика и других материалов. Насос и шланги системы аспирации приобретаются отдельно.

Установка  концевых датчиков.

Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

Датчик инструмента.

Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

Скачать руководство по эксплуатации

Ссылки на коллекции работ выполненых нашими станками:

Коллекция работ 1

Раскрой слов на ЧПУ

Мебель на ЧПУ

3Д-Резьба по дереву

Полезные ссылки по работе со станками с чпу:

Пошаговая инструкция запуска чпу станка

Техническое обслуживание чпу станка

Коллекция работ выполенных на станках

Обучающие статьи по работе со станком

3D принтер из настольного чпу станка серии Моделист

Видео фрезеровки алюминия на станке Моделист

Установка лазера для выжигания на настольный фрезерный станок серии Моделист

Производитель:
Россия
Модель:
Моделист-60120
Материал станины:
Влагостойкая ламинированная фанера 18 мм
Рабочая область:
600*1200*90 мм
Максимальная высота заготовки:
100 мм
Размер стола:
745*1500 мм
Рабочая поверхность:
Влагостойкая ламинированная фанера 18 мм
Шпиндель:
800 Вт воздушного охлаждения (6000..24000 об/мин), 800 Вт жидкостного охлаждения (6000..24000 об/мин), 1.5 кВт воздушного охлаждения (6000..24000 об/мин), 1.5 кВт жидкостного охлаждения (6000..24000 об/мин)
Приводная механика:
ШВП 1605 (Ось Z), ШВП 1610 (Ось X/Y)
Направляющие:
цилиндрический рельс 16 мм (Ось Y), цилиндрические валы 20 мм (Ось X), 12 мм (Ось Z)
Макс. скорость перемещения:
4000 мм/мин
Повторяемость:
0.05 мм
Габариты станка:
153*90*65 см
Масса:
65 кг
Гарантийный срок:
12 месяцев

Новый отзыв

Задачи, решаемые на наших станках

Станки по металлу

Механическая обработка сплавов и металлов самая важная сфера любого среднего и большого...

Подробнее...
Токарно-фрезерные ЧПУ

Одним из популярных видов работ с различными материалами является токарная обработка. Токарная...

Подробнее...
Сканирование поверхности заготовки с помощью контактного датчика

Сканирование кривизны поверхности заготовки на ЧПУ станке может быть полезным в следующих случаях: - работа с...

Подробнее...
Станки по дереву и пластикам

Древесина на протяжении многих тысячелетий является самым популярным материалом для изготовления...

Подробнее...
Станки с повортным шпинделем

Станки с повортным шпинделем предназначены для многосторонней обработки изделия. В нашем каталоге...

Подробнее...
Недорогие станки для малого бизнеса и хобби

Любое великое дело начинается всегда с малого. Так можно сказать о начале любого бизнес проекта....

Подробнее...
4-х и 5-ти осевые чпу

В привычной нам трехмерной системе координат есть три взаимно перпендикулярные оси (X, Y, Z),...

Подробнее...
3D резьба по дереву

Фрезеровка объемных картин, икон, элементов мебели и декора на чпу станках.   Объемная фрезеровка по дереву...

Подробнее...
Изготовление мебели, предметов декора, оборудования, ювелирных изделий и др. на фрезерных чпу станках

Использование Фрезерных чпу станков при изготовлении мебели, предметов декора и ювелирных изделий, для...

Подробнее...
Изготовление элементов декора для внутренней и внешней отделки здания на чпу станке

Представленная коллекция работ - еще одна иллюстрация многоплановости возможностей чпу станка....

Подробнее...
Использование чпу станка для изготовления мебели

При помощи фрезера осуществляют резьбу по  мебельному полотну; изготавливают элементы мебели...

Подробнее...
Применение чпу станков в моделировании. Макеты поселения на Луне и терраформирования Марса

Макеты выполнены на основе научных изысканий, выполненных в ФГБОУ ВПО "Самарский государственный...

Подробнее...
Резка фанеры шпиндельной головкой на плоттере

Резка влагостойкой ламинированной фанеры толщиной 18 мм шпиндельной головкой на планшетном режущем плоттере...

Подробнее...
Резка резиновой крошки на плоттере

Резка рулонного покрытия из резиновой крошки толщиной 10мм осциллирующим ножом на Моделист-X-PLT

Подробнее...
Резка ткани на плоттере

Планшетный режущий плоттер. Резка ткани тангенциальным дисковым ножом.

Подробнее...
Планшетный режущий плоттер для изготовления гофротары

Изготовление картонных коробок на планшетном режущем плоттере Моделист-X-PLT

Подробнее...
Резка поролона на режущем плоттере

Резка наполнителя (поролона) для мебельного производства на плоттере Моделист-X-PLT

Подробнее...
Изготовление лит-формы из стали

Гравировка стали на фрезерном станке по металлу CNC-3040ASP

Подробнее...
Машинное зрение для плоттера

Плоттер планшетный режущий Моделист-X-PLT на 2 инструмента с системой распознавания меток +...

Подробнее...
Работа с модельным воском на 5-осевом станке

Изготовление миниатюрной статуэтки из воска на 5-осевом станке CNC-2030ASV-5P

Подробнее...
Изготовление тормозных дисков

Изготовление тормозных дисков на CNC-3040AS

Подробнее...
Резка пластика ПВХ осциллирующим инструментом на планшетном режущем плоттере

Планшетный режущий плоттер. Резка пластика тангенциальным осциллирующим инструментом на планшетном плоттере...

Подробнее...
Сферы применения плоттера планшетного режущего

Резка различных материалов 7ю различными инструментами. Экокожа, EVA, паронит, резина, ПВХ и др...

Подробнее...
Раскрой полиэтиленовой пленки

Резка тонкого листового материала полиэтилена на фрезерном ЧПУ CNC-3040AL2. Толщина пластины 2мм, в пачке 4...

Подробнее...

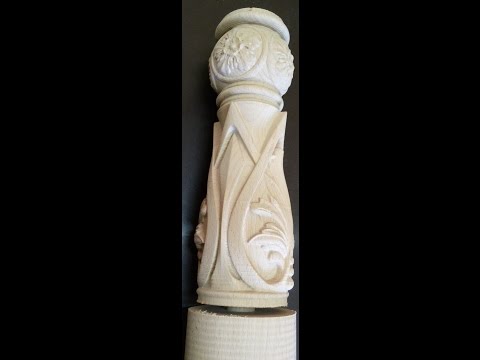

Изготовление резной колонны на 4-осевом ЧПУ станке

Изготовление резной колонны на 4-осевом ЧПУ станке Моделист-AL-4p. Поворотная ось встроена в раму-подставку

Подробнее...

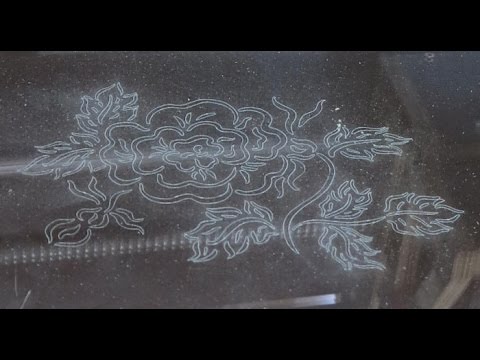

Фигурный раскрой стекла на ЧПУ

Фигурный раскрой стекла на станке с ЧПУ Моделист-AL при помощи оснастки, установленной вместо шпинделя.

Подробнее...
Раскрой кожи, EVA, эко-кожи, кож.зам. на плоттере

Планшетный режущий плоттер для раскроя кожи, эко-кожи, кож.зам., тканей и др. материалов на...

Подробнее...
Изготовление фасадных кассет, работа с композитом на ЧПУ

Изготовление фасадных кассет на 2-шпиндельном станке с ЧПУ в режиме автосмены инструмента (фрезерование...

Подробнее...
Обработка камня на ЧПУ станке. Краткий обзор режимов и инструмента

Камень является достаточно популярным материалом для обработки на ЧПУ станках и комплексах наряду...

Подробнее...

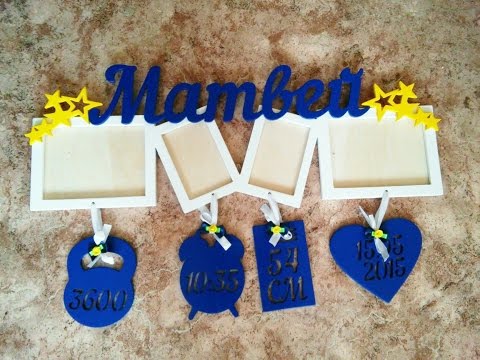

Изготовление букв, слов, топперов, фото рамок на чпу станке

Объемные слова, буквы, топперы из дерева и пластика на чпу станках. Недавно появилось целое...

Подробнее...
Обработка чугуна на ЧПУ, выравнивание поверхности

Фрезерование чугуна на станке с ЧПУ CNC-6060ASP. Шпиндель 5000 об/мин, подача 500 мм/мин, фреза диаметром 20 мм с...

Подробнее...
Фигурная 3Д резка мрамора на станке с ЧПУ

Фигурная 3Д резка мрамора на фрезерном станке с ЧПУ Моделист CNC-90120ST-S. Видео не ускоренное.  ...

Подробнее...
3Д резка дагестанского камня на фрезерном ЧПУ

Объемный рельеф из дагестанского камня на фрезерном ЧПУ станке по камню Моделист CNC-6090ST. Видео не...

Подробнее...
Изделия из гранита на ЧПУ

Изготовление гранитной кухонной доски на фрезерном станке с ЧПУ по камню Моделист CNC-6090ST

Подробнее...
5-координатные станки с ЧПУ для прототипирования

5-координатные станки с ЧПУ для прототипирования, изготовления мастер моделей и производства...

Подробнее...
Станки по камню и стеклу

Станок ЧПУ это отличный инструмент для обработки камня. Популярными видами камня для обработки на...

Подробнее...
Фигурная резка гранита

Фигурная резка гранита на 5-осевом станке с ЧПУ Моделист5S.

Подробнее...
Раскрой "гибкого стекла" на плоттере

Резка защитного прозрачного ПВХ покрытия для столов "мягкое стекло" (или жидкое стекло, оно же...

Подробнее...

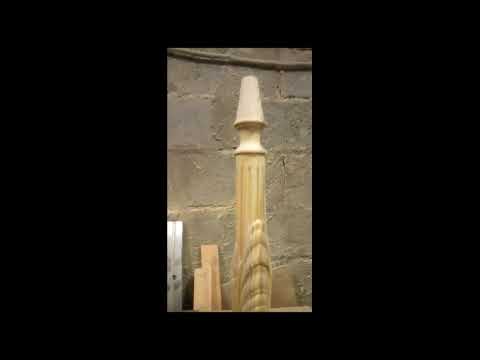

Токарный станок с ЧПУ по дереву

Токарный станок с ЧПУ по дереву Моделист-ТК. Серийное изготовление деталей в автоматическом режиме.

Подробнее...
Изготовление гитарной деки на ЧПУ

Изготовление гитарной деки на фрезерном ЧПУ станке с автосменой инструмента

Подробнее...
Станки для ювелиров и художественных мастерских

Ювелирная работа - это сложный и кропотливый труд, требующий точности, тонкости, фантазии и...

Подробнее...
Многошпиндельные и с автосменой инструмента

При изготовлении на ЧПУ станке сложных изделий «на потоке» остро встает вопрос: как уменьшить...

Подробнее...
Планшетные режущие плоттеры

Компания ЧПУ Моделист предлагает: Планшетные режущие плоттеры оснащенные флюгерными, биговочными, осциллирующими,...

Подробнее...
Оборудование для автоматизации производств

Изготавливаем станки ЧПУ Моделист по индивидуальным заказам. Примеры нестандартного исполнения фрезерных...

Подробнее...
Оборудование для производства вентилируемых фасадов

   Навесной вентилируемый фасад (вентфасад) — современное решение облицовки зданий. По зазору между облицовкой и...

Подробнее...
Обработка алюминиевого профиля

Обработка алюминиевого профиля на станках серии CNC-AS, CNC-ST и CNC-ST-V (все станки по металлам)

Подробнее...
ЧПУ с автосменой инструмента

Демонстрация работы фрезерного ЧПУ станка со шпинделем с автосменой инструмента. А вот и сама модель станка - ...

Подробнее...
Выборка посадочных мест в дверном профиле под петли и замки

Фрезерование алюминиевого профиля на станке с ЧПУ в поворотной оси с четырех сторон. Станок может...

Подробнее...
Фрезерные станки с чпу для учебных заведений

Использование фрезерных чпу в обучении и научных изысканиях.   По инициативе ОАО "РЖД"происходит...

Подробнее...
Изготовление прессформ, клише и пломбираторов на станках с чпу

Чпу станки могут обрабатывать различные материалы: дерево, пластик, стекло, композитный материал...

Подробнее...
Тюнинг RC моделей на станке чпу

Тюнинг радиоуправляемых моделей (RC модели on-road) Коллекция работ от Владислава г.Краснодар....

Подробнее...
Фрезеровка на чпу по дереву, фанере, металлу, воску, камню, стеклу и др. материалам

Обработка чпу станком дерева, металла, акрилового камня, модельного воска, фанеры, стекла,...

Подробнее...
Фрезеровка на станках серии МоделистAL

Фрезерно - гравировальные станки с чпу серий Моделист и CNC позволяют работать с различными...

Подробнее...
Врезка замков и фурнитуры в дверное полотно

Врезка замков, петель и фурнитуры в дверное полотно на станках с ЧПУ (ссылка на подходящие модели)...

Подробнее...
Ювелирные изделия, бижутерия и сувениры

Использование станка с чпу при изготовлении украшений из драгоценных металлов, недорогих...

Подробнее...
Copyright MAXXmarketing GmbH
JoomShopping Download & Support
