CNC-4040AS-5P 5X осевой фрезерный ЧПУ станок

Код товара: 000551
Производитель: Россия
Доступные варианты:
Доп. оснащение:
Цена: 465000.00 руб. 529000.00 руб.
Количество:

Станки нашей компании ЧПУ Моделист:

CNC-4040AS-5P 5X осевой гравировально-фрезерный ЧПУ станок по металлу предназначен для 5ти осевой обработки широкого спектра материалов различной твердости: цветные и черные металлы, текстолит, карбон, пластики, камень, композитные материалы и др. Благодаря продуманной конструкции и качественным комплектующим имеет высокую точность обработки материалов и длительный срок службы. с размером рабочей области 400х400мм.

CNC-4040AS-5P является модификацией ЧПУ станка CNC-4040AS. Оснащен поворотно-наклонным механизмом на волновых редукторах  с передаточным отношением 1:100. Механизм   съемный, что позволяет производить обработку деталей  в 3х, 4х и 5ти осевом варианте. На поворотно-наклонной оси возможна обработка дерева, пластика, текстолита и цветных металлов любыми типами фрез. Обработка черных металлов возможна фрезами до 4мм в диаметре.

Основные технические характеристики:

Материал станины станка – чугун/сталь
Рабочий ход XxYxZ - 400*400*245мм*
Максимальная высота заготовки -  245мм
Размер стола - 400*400 мм
Направляющие - профильный рельс  20мм
Повторяемость -  0,02мм
Приводная механика – ШВП 2005 TBI
Максимальная скорость перемещений - 4000мм/мин
Масса –280 кг

*При использовании 4й и 5й оси рабочая область может уменьшаться

 Система автоматической подачи смазки


Гарантийный срок службы станка 12 месяцев.


Цена за полный готовый к работе комплект. В состав комплекта станка входят:

1.  Станок
2.  Блок управления станком.
3.  Шпиндель 2,2кВт жидкостного охлаждения (6000 - 24000об/мин), помпа охлаждения.

4. Поворотно-наклонная ось с волновыми редукторами (редукция 1:100)

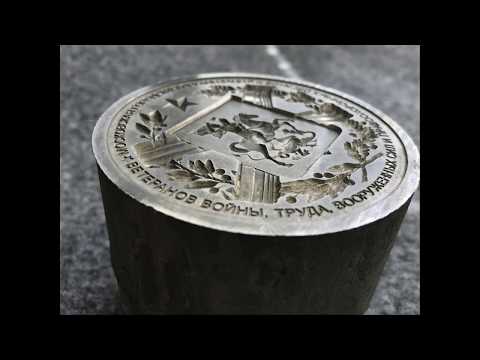

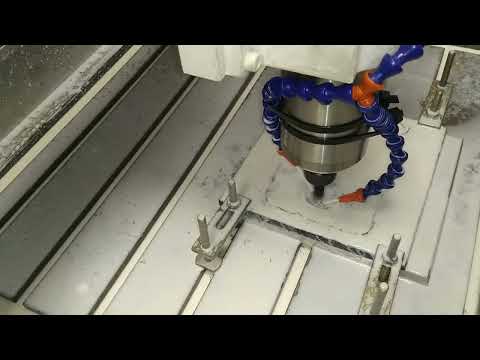

Видео фрезерования стальной детали



Кратко о станке и его элементах:

Станина

Основой станка является станина, выполненная из стальных и чугунных элементов, с последующей механической обработкой. Использование чугуна и стали позволяет получить практически «монолитную» основу, что положительно сказывается при работе с особо прочными материалами.

Стол

Стол представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотной оси и другой рабочей оснастки (Т-паз) и отверстие для слива СОЖ.

Механика

Основа механики –  20мм профильный рельс и подшипники линейного перемещения . Профильный рельс на сегодняшний день это лучший выбор для построения основы механики высококачественного ЧПУ станка. Подвижные части ЧПУ станка приводятся в действие ШВП TBI 2005.



Система смазки

Станок по умолчанию оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачм и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 2,2 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.
Управление блоком электроники по умолчанию осуществляется компьютером по LPT. Возможна организация управления станка по USB или Ethernet.

Дополнительные опции (доступны под заказ):

-Установка низкооборотного шпинделя 2,2 кВт с повышенным крутящим моментом на валу (на низких оборотах)   и частотой вращения 1-8 тысяч об. мин. Такой шпиндель прекрасно подойдет для обработки твердых металлов специализированными фрезами.

-Установка системы подачи СОЖ в зону реза и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.

-Установка индуктивных датчиков. Индуктивные датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Полезные ссылки по работе с ЧПУ станками:

Инструкция по установке программного обеспечения

Создание УП в программе ArtCAM
